Pogłębiacze są narzędziami przeznaczonymi do powiększania i kształtowania wykonanych już otworów.  Pogłębiacze dzielimy na: pogłębiacze stożkowe jak i składane i pogłębiacze walcowo-czołowe. Pogłębiaczy walcowe-czołowe stosujemy głównie do wykonywania pogłębień pod śruby. Te pogłębiacze posiadają pilota, którego rolą jest utrzymanie stabilności podczas pracy.

Rodzaje pogłębiaczy i ich zastosowanie

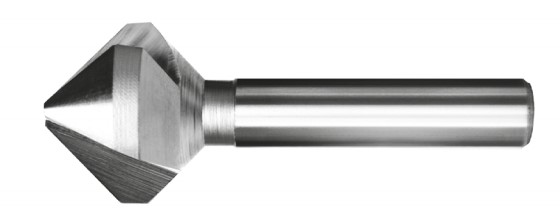

Pogłębiacze stożkowe ( https://artykulytechniczne.pl/poglebiacze-stozkowe.html )swoje zastosowanie znajdują podczas kształtowania otworu jak i do jego pogłębiania otworów wcześniej przygotowanych.

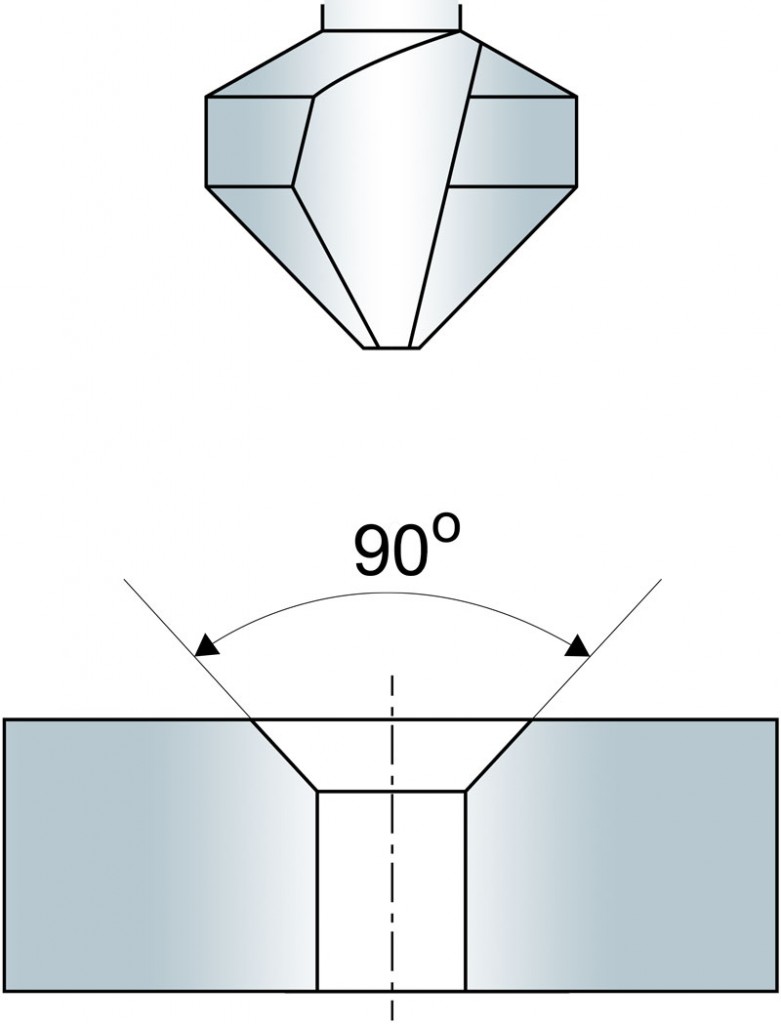

Pogłębiacze produkowane są ze stali szybkotnącej HSS i sprawdzają się w większości rodzajów stali. Pogłębiacze stożkowe 90 stopni używane są do kształtowania otworów pod ustalonym kontem. Tego rodzaju pogłębiacze istnieją w dwóch wersjach: z chwytem walcowym jak i z chwytem na stożku Morse’a. Przewodnim zastosowaniem fazowników jest modyfikacja wcześniej powstałego otworu, nadaje on kształt stożkowy. Pogłębienie otworu stosuje się aby po wkręceniu śruby w otwór łeb śruby nie wystawał po za detal. Fazowanie otworu wykonujemy by pozbyć się wszelkich nierówności i gratów na powierzchni wykonanego otworu już po obróbce. Dzięki tym pogłębiaczom stożkowym mamy możliwość obróbki w otworach oraz fazowania powierzchni bocznej.

Istnieją różne wersje pogłębiaczy stożkowych: chwytowe oraz ostrzowe. Są pogłębiacze z chwytem walcowym oraz z chwytem Morse’a z płetwą. Biorąc pod uwagę ostrza to możemy spotkać pogłębiacze trzy ostrzowe lub wieloostrzowe oraz mają własne oznaczenia: trzy ostrzowe mają oznaczenie C- chwyt walcowy oraz D chwyt stożkowy Morse’a z płetwą. Są również pogłębiacze stożkowe w trzech werjach kątowych: najczęściej używane 90 stopni, 60 stopnie oraz 120 stopni. Produkowane są one również ze stali szybkotnącej kobaltowej HSS, dodatku kobalku jest 5%, dzięki temu narzędzie jest odporne na wszelkie uszkodzenia, można nimi wykonywać pracę w stali nierdzewnej oraz żeliwie.

Pogłębiacze walcowe czołowe z pilotem produkowane są przez firmę Fanar jak i Fenes. Stosuje się je do modyfikacji powstałego już otworu, wykonywane przez nie pogłębienie pod śrubę wynosi 90 stopni. Dzięki temu łeb śruby wkręcanej w otwór nie wystaje poza detal.

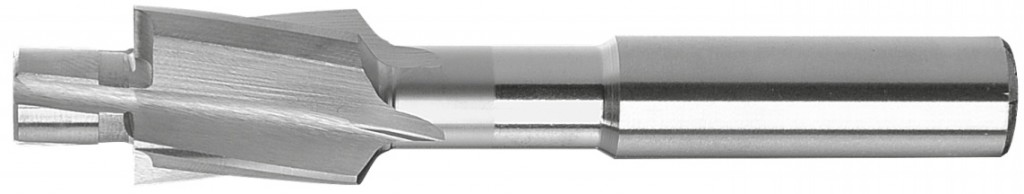

Pogłębiacze walcowe z pilotem ( https://artykulytechniczne.pl/poglebiacze-walcowo-czolowe.html )stosuje się również pod gwinty. W pierwszej kolejności wykonuje się otwór a następnie wykonuje się pogłębienie pogłębiaczem walcowym a kolejno przystępujemy do gwintowania. Wykonane są one ze stali HSS jak i ze stali szybkotnącej kobaltowej HSSE Inox.  Za pomocą HSS z łatwością obrabiamy stal, staliw jak i aluminium. do twardości 35 HRC a one same mają twardość 62 HRC. Sal HSSE Inox stosuje się w stali nierdzewnej jak i żeliwie sferoidalnym jeśli nie przekraczają one twardości 378 HRC. Normy jak i wielkość narzędzi jest opisane przez niemiecką normę DIN jak i normę Polską PN. Pogłębiacze walcowe z pilotem i z chwytem walcowym gładkim opisany jest przez normę DIN 373 i NWSa.

Budowa pogłębiaczy walcowych wraz z pilotem

Pogłębiacze walcowe zbudowane są z trzech części: chwytu, części roboczej jak i pilota. Zadaniem chwytu jest mocowanie narzędzia w tulejce, a część robocza jest częścią właściwą, która wykonuje obróbkę skrawaniem otworu pogłębianego. Zadaniem pilota jest ustabilizowanie pracy. Dzięki temu otrzymujemy mniejszą chropowatość powierzchni.

Pogłębiacze składane są dość uniwersalnymi narzędziami stosowanymi do pogłębiania otworów pod śrubę jak i pozwala na wykonanie otworów z różnicowanymi wymiarami. Każdy z pogłębiaczy składanych posiada chwyt walcowy. Są one solidnymi i wydajnymi pogłębiaczami, które pozwalają na wykonanie otworów o różnych kątach: od 90 do 30 stopnie.
